工程黄3800大净化黄牌单叠螺工程黄EHY5120TWJE6参数
PRODUCTS TITLE

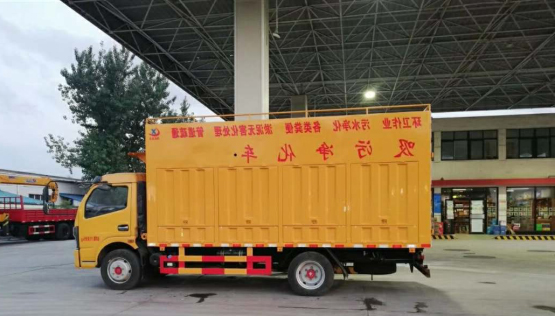

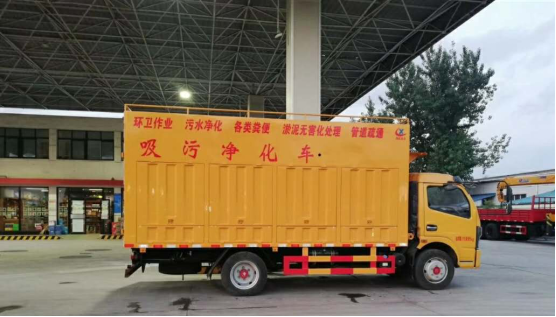

东风多利卡黄牌吸污净化车
(整车型号EHY5210TWJE6 )
技术参数
![](/uploadfile/image/20201107/1604720808152892.png)
![](/uploadfile/image/20201107/1604720809605400.png)
净化出的清水:
![](/uploadfile/image/20201107/1604720809360458.png)
脱水后的有机肥:
一、底 盘
型 号:EQ1125SJ8CDC
生产企业:东风汽车股份有限公司
轴 距:3800mm
轮 胎:245/70R19.5
驱动形式:4×2
发 动 机:
型 号: CY4SK261/YCY30165-60
生产企业: 东风朝阳朝柴动力有限公司/广西玉柴机械股份有限公司
排 量: 3856ml/2970ml
功 率: 125kw/121kw
燃料种类: 柴油
排放标准:国Ⅵ
变 速 箱:万里扬6档
二、整车
颜 色: 温莎白/白/绿(颜色可自定制)
整车外型尺寸(长×宽×高):7050×2350×3400mm
总 质 量: 11995kg
**高车速: 110km/h
厢 体: 厢体除主要框架外,其余污水箱、清水箱、管道等均为不锈钢材质。
1.吸污净化部分
结 构:厢式结构,内部主要固定装置为:发电机、真空泵、排污泵、分离箱、污水箱、加药箱、混凝槽、叠螺机。
发 电 机组:全铜无刷
² 额定功率:40Kw/50kw
真 空 泵:
² 类 型:水循环真空泵
² 型 号: 2BVA5121
² 功 率:7.5Kw
排 污 泵:
² 类 型:自吸泵
² 型 号: P4
² 功 率:11kw
² 处理速度:直抽直排60-**m³/h
分 离 箱:
² 材 质:采用不锈钢材质
污 水 箱:
² 材 质:采用不锈钢材质,内部不锈钢方管加固
² 容 积:4m³
加药系统:
² 加 药 箱:采用不锈钢材质
容积3m³(含1个清水箱,2个加药箱)
混 合 槽:
² 材 质:采用不锈钢材质
叠 螺 机:
² 型 号: 401/402
² 功 率:2.2Kw
² 材 质:不锈钢
² 处理速度:15-30m³/h
2.高压清洗部分
水箱容积:3m³(需和加药箱互通,不互通时容积1m³)
水箱材质:采用不锈钢材质
高压水泵:
² 类 型:柱塞泵
² 品 牌: 品孚
² 流 量: 215L/min
² **大工作压力: 21Mpa
卷 盘:液压卷盘;可卷60m高压管
三、随车工具
序号 | 部件名称 | 型号及规格 | 数量 | 备注 |
底盘部分 |
1 | 东风汽车底盘工具 | / | 1套 |
|
2 | 备胎 | / | 1只 |
|
专用工具部分 |
1 | 吸污管 | φ102mm牛筋软管 | 4根6米 |
|
2 | 吸污管快速接头 | φ102mm | 4套 |
|
3 | LED广告屏 |
| 1个 |
|
4 | 液压报**装置 |
| 1套 |
|
5 | 高压管 | φ19 | 60米 |
|
6 | 高压喷头 | φ19 | 一套(10个) |
|
备注:由于产品批次不同,部分零配件参数可能与上述不同,具体规格参数以实物为准。
